Тестирование инфракрасного анализатора NIR On Board от компании DinamicaGenerale на кормоуборочном комбайне
Установка комплекта
Оптический блок анализатора Nir Onboad был установлен с наружной части силосопровода комбайна, как показано на фотографии ниже:
Соединительная коробка была установлена с наружной части кабины комбайна, как показано на фотографии ниже:
Микрокомпьютер 999-0962, 3Gмодем 979-0292 и антенна GPS 979-0266 были установлены внутри кабины комбайна. Электропитание системы подключалось на распределительный щиток комбайна внутри кабины.
Проверка работоспособности системы
При аппаратной проверке работоспособности системы все узлы системы работали в штатном режиме. При выполнении полевых испытаний системы отказов оборудования не наблюдалось.
Для проверки качества результатов анализа убираемого сырья было выполнено сличение между инфракрасным анализатором NIR on Board и портативным инфракрасным анализатором X-NIR компании Dinamica Generale. Результаты сличения приведены в Дополнении 1. Различие в показаниях двух анализаторов не превышают 0,6 % для всех химических параметров, что свидетельствует о корректной работе анализатора NIR On Boardи отсутствии необходимости выполнять дополнительную коррекцию его градуировок.
Место установки анализатора на силосопроводе комбайна также выбрано правильно, т.к. оно обеспечивает постоянный проход зеленой массы перед окном анализатора во время его работы и повышает точность анализа проходящей массы.
Результаты работы
Комбайн, оборудованный системой NIR On Board, выполнял уборку зеленой массы кукурузы на полях в Гомельской области. Установка анализатора позволила составить карту полей с указанием значений сухого вещества и прочих химических параметром в убранном сырье для каждого отдельного участка поля. Данные, полученные от анализатора, накапливались в программе Field Trace для дальнейшего просмотра и построения отчетов. Примеры отчетов и скриншоты из программы приведены в Дополнении 2.
Также, был проведен импорт данных по координатам мест работы и результатам анализа из программы Field Trace в программу Farm Works. Это дало возможность отобразить на карте в ПО Farm Works маршруты работы комбайна с цветовой дифференциацией по показаниям анализа убираемого сырья в каждой отдельной точке (см. Дополнение 3). Данная функциональность доступна для всех программ типа FMIS.
Выводы и рекомендации
По результатам полевых испытаний можно сделать следующие выводы:
- Анализатор NIR On Board, установленный на силосопроводе комбайна Гомсельмаш, позволяет в реальном времени анализировать убираемое сырье (зеленую массу кукурузы и/или разнотравья) по следующим химическим показателям: Сухое вещество/Влажность, Сырой протеин, Сырой жир, Крахмал, Зола, Кислотно-детергентная клетчатка (КДК), Нейтрально-детергентная клетчатка (НДК) и привязывать результаты анализа сырья к координатам конкретного участка поля, откуда убран данный материал.
- Полученные результаты анализа убираемого сырья могут быть использованы как при заготовке сырья на силос, так и в дальнейшем при планировании карт дифференциальных внесений и обработки земли на следующий сезон
Дополнение 1 – Результаты сличения анализаторов NIR On Board и X-NIR

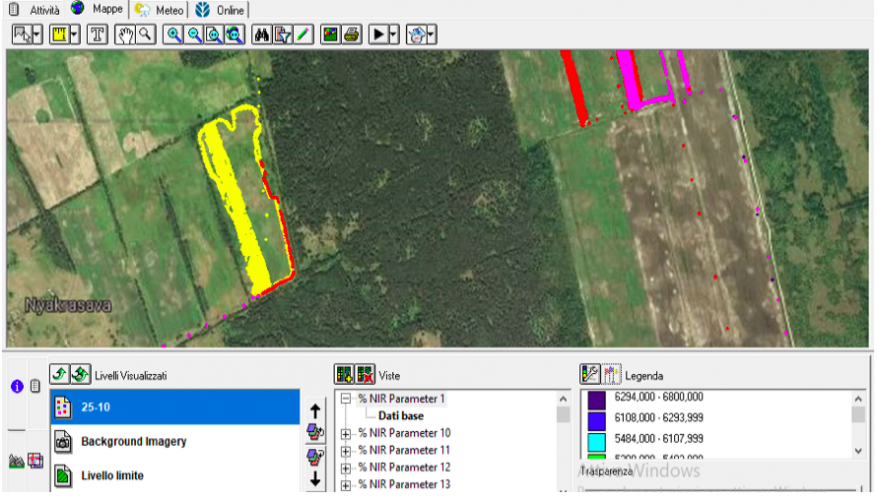

Дополнение 3 – Скриншоты с данными из программы Farm Works
- Работа комбайна за 10.10.2018, поле возле с. Телеши. Разные цвета соответствуют разным значениям сухого вещества в убранном сырье
- Работа комбайна за 23.10.2018, поле возле с. Телеши. Разные цвета соответствуют разным значениям сухого вещества в убранном сырье
- Общий вид маршрутов работы комбайна возле с. Долголесье с 25.10.2018 по 10.11.2018. Разные цвета соответствуют разным значениям сухого вещества в убранном сырье
- Подробные маршруты работы комбайна возле с. Долголесье в период 25.10.10.11.2018. Разные цвета соответствуют разным значениям сухого вещества в убранном сырье
