Соединительные коробки: быстро, просто, удобно, надежно!

Соединительная коробка является одним из элементов весовой системы, назначение которого заключается в подключении и соединении кабелей от датчиков и передачи усредненного сигнала на весовой индикатор. Исходя из выполняемых функций этот аксессуар также имеет другие названия- синонимы: суммирующая (сумматорная), клеммная, балансировочная коробка, сумматор, клеммник.

Соединительная коробка считается не обязательным, но рекомендуемым элементом для различных видов весов. Не обязательным потому, что без нее в теории возможно собрать весы, проведя скрутку соответствующих жил кабелей, а рекомендуемым- потому, что сделать эти операции при помощи соединительной коробки гораздо быстрее, проще, удобнее при монтаже и последующем обслуживании весов.
От обычных клеммных коробок, применяемых в других электротехнических системах, весовые суммирующие коробки отличает наличие одного или нескольких подстроечных резисторов, обеспечивающих коррекцию сигналов тензодатчиков, что актуально в автомобильных и бункерных весах, когда груз размещается не строго по центру весовой платформы. Кроме того, весовые соединительные коробки защищают электрические соединения от влаги и пыли, упрощают и ускоряют монтажные и сервисные работы.

На примере продукции ZEMIC рассмотрим классификацию соединительных коробок для различных весовых систем.
В зависимости от материала корпуса наиболее распространенными соединительными коробками бывают:
— пластиковые (серия JB4) — бюджетное популярное решение для платформенных весов. Компактные габаритные размеры и доступная стоимость пластиковых коробок делает их востребованными среди производителей весов;

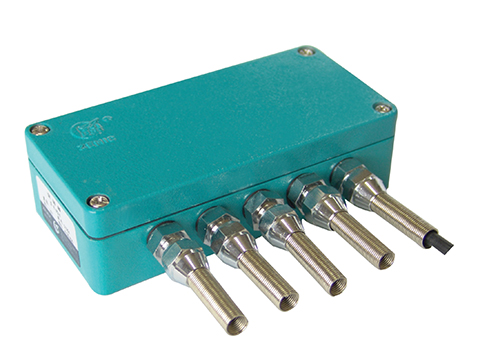

— с корпусом из алюминиевого сплава (серии JB01, JB02, JB06)- востребованы для автомобильных весов. Наиболее прочный корпус с антикоррозийным покрытиям обеспечивает надежную защиту электронной части коробки от повреждений и воздействия окружающей среды.

В зависимости от количества подключаемых датчиков наиболее популярными являются соединительные коробки на 4, 6, 8 и 10 тензодатчиков. При необходимости соединения меньшего количества датчиков (например, три тензодатчика в бункерных весах) возможно использовать коробку с ближайшим большим значением входов.

В зависимости от типов подключаемых датчиков различают соединительные коробки для аналоговых и цифровых тензодатчиков (у последних в маркировке коробки присутствует обозначение D-digital, например, JB- для аналоговых датчиков, DJB- для цифровых).
В аналоговых соединительных коробках реализованы различные схемы коррекции сигналов тензодатчиков: подстроечные резисторы могут быть встроены в цепь питания датчиков или цепь сигнала.

Для конвейерных систем используются соединительные коробки с отдельным входом для датчиков скорости. В ассортименте нашей компании это коробки WSB900 от производителя Supmeter, применяемые для подключения двух или четырех тензометрических датчиков веса и одного датчика скорости. Для систем автоматизации соединительные коробки от Supmeter также представлены с дополнительной опцией преобразования выходного сигнала в унифицированный токовый 4-20 мА (модель WST900) с возможностью подключения только 4 тензодатчиков или 2/ 4 тензодатчиков и 1 датчика скорости.

Различают сумматоры также по различным вариантам защиты от пыли и влаги (от IP54 до IP65) и взрывозащите (исполнение Ex).

При относительно небольшой стоимости коробок по сравнению с общей стоимостью весовой системы есть множество преимуществ от их применения. Как уже было описано выше, клеммные коробки существенно ускоряют настройку весовой системы, упрощают выполнение подстройки сигнала при монтажных и сервисных работах, обеспечивают герметичность соединений кабелей датчиков. Поэтому мы советуем не забывать об этом полезном аксессуаре при заказе тензодатчиков и внимательно ознакомиться со всем ассортиментом коробок.
