Индикаторы MI-B/H в качестве простого дозатора

Индикаторы MI-B/H в качестве простого дозатора

72
0
2 Февраля, 2021

Индикатор MI-H,B может использоваться в качестве простого дозатора и с помощью релейных выходов управлять различными исполнительными механизмами (шнеки подачи компонентов, сигнальные лампы и т.д).

При включении в режим компаратора индикатор может выдавать следующие сигналы LO (вес меньше заданного значения), OK (вес находится в пределах верхней и нижней границей), HI (вес вышел за пределы верхней границы). Настройка режима компаратора и границ измерения веса описаны в сервисном руководстве.


На обратной стороне индикатора находиться 8 pin разъем для подключения внешних исполнительных механизмов. Выходы встроенных в индикатор реле слаботочны и для управления внешними устройствами необходимо использовать промежуточные реле 24В с током потребления не более 1,5А.


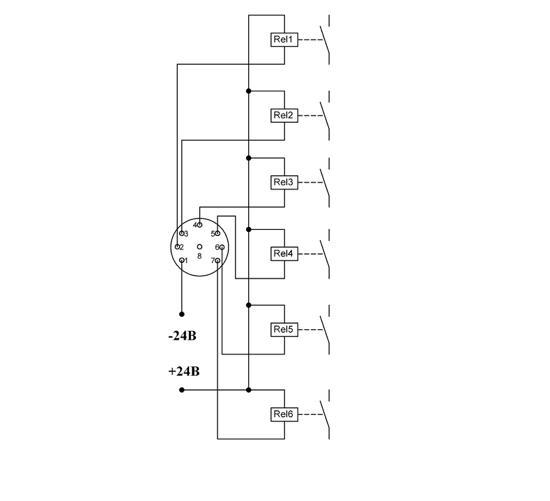

Типовая схема подключения приведена на рисунке.




Где реле LO – внутреннее реле индикатора, отвечающее за сигнал нижнего значения веса (сигнал установлен, пока вес находиться ниже значения, заданного при настройке режима компаратора). Реле OK - внутреннее реле индикатора, отвечающее за сигнал, когда вес находиться в пределах нижнего и верхнего значения, заданного при настройке режима компаратора. Реле HI - внутреннее реле индикатора, отвечающее за сигнал превышения значения верхнего предела веса, заданного при настройке режима компаратора)



Контакт 1 – общий контакт сигнальных реле. 2 – контакт нормально замкнутого контакта реле LO. 3 - контакт нормально разомкнутого контакта реле LO и т.д.


Типовая схема подключения исполнительных устройств приведена на рисунке.


Обращайтесь за Индикаторами в качестве дозатора - MI-B и MI-H
